Electronic Devices Dept
電子デバイス部門
放熱対策ー①放熱グリース
特徴
- 放熱グリース１～5.2W製品を対応可能
- TIM1、TIM2に使用可能
- オイルポンプアウトが少ない、低シロキサン・低熱抵抗率・低BLT値
- 抽出性が良く、自動塗布機、手作業どちらも対応可能
放熱対策ー②放熱ギャップフィラー
特徴
- 放熱ギャップフィラー２～８W品を対応可能（11W品を開発中）
- オイルポンプアウト、VOC含有量が少ない
- 長期信頼性、低熱抵抗率、低膨張率
- 高い放熱率、電気絶縁性
- 抽出性が良く、自動塗布機、手作業どちらも対応可能
| 導電率（W/mk） | 特性 | 応用 |
| ～8.0 | 高導熱性 | エレクトロニクス（ADAS、DC-DC、OBC、 BMS、ECU、TCU、モーター...）、通信、3C エレクトロニクス... |
| ～6.0 | 高導熱性 | |
| ～5.0 | 高導熱性 | |
| ～3.6 | 高い押出し性 | モーター、電子制御（DC-DC、OBC、BMS、 ECU、TCU）、電源、充電パイル、 インバーター、マイクロインバーター |
| ～2.5 | ガラスビーズ | |
| ～2.5 | 標準 | |
| ～2.0 | 低密度 | エネルギー貯蔵、パワーバッテリー |
| ～2.0 | 汎用性 | モーター、電子制御（DC-DC、OBC、BMS、ECU、TCU） |

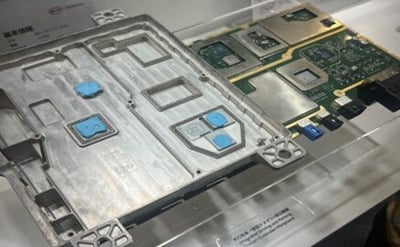

放熱対策ー③放熱シート
特徴
- 放熱シート１～12W品を対応可能
- オイルポンプアウト、VOC含有量が少ない
- 長期信頼性、低熱抵抗率、低膨張率
- 放熱率、電気絶縁性が高く、柔らかい性質
- 低シロキサン、シロキサン0製品あり
| 熱伝導率 | 1W | 2W | 3W | 4W | 5W | 6W | 7W | 8W | 10W | 11W | 12W |
| 色 | 白／ピンク | 灰色 | 灰色 | 灰色 | 灰色 | 赤色 | 灰色 | 灰色 | 灰色 | 灰色 | 灰色 |
| 材質 | シリコーン系 | ||||||||||
| 厚さ (mm) |
1～10 | 0.3～13 | ≥0.5 | 0.5～3.0 | 0.5～5.0 | 0.5～5.0 | 0.5～5.0 | 0.5～5.0 | 0.5～5.0 | 0.5～5.0 | 0.5～5.0 |
| 密度 (g/㎠) |
1.8±0.1 | 2.5±0.1 | 2.9±0.1 | 3.2±0.1 | 3.2±0.1 | 3.285 | 3.4±0.1 | 3.5±0.1 | 3.7±0.1 | 開発中 | 3.3 |
| 硬度 (Shore○○) |
30±5 | 55±5 | 55±5 | 55±5 | 55±5 | 50±5 | 70±5 | 70±5 | 75±5 | 65 | |
| 許容温度 (℃) |
-40 - +200 | -40 - +200 | -40 - +200 | -40 - +200 | -40 - +200 | -40 - +200 | -40 - +200 | -40 - +200 | -40 - +200 | -40 - +150 | |
| 絶縁破壊電圧 (KV/mm) |
>6 | >6 | >6 | >6 | >5 | >5 | ≥5 | ≥5 | ≥5 | >5 | |
| 体積抵抗率 (Ω・cm) |
10¹² |
10¹² | 10¹² | 10¹² | 10¹² | 10¹² | 10¹² | 10¹² | 10¹² | 10¹² | |
※硬度につきましてはご要望により測定方法を変更できます
| 熱伝導率 | 1.6W | 1.7W | 2.0W | 2.6W | 3W | 4.5W |
| 色 | 灰色 | 灰色 | 灰色 | 灰色 | 灰色 | 灰色 |
| 材質 | アクリル | |||||
| 厚さ（mm） | 1～6.0 | 1～8.0 | 0.3 | 1.0 | 0.3～0.8 | 0.5～4.0 |
| 硬度（アスカC） | 20 | 25 | 80 | 18 | 50 | 45 |
| 許容温度（℃） | -40～120 | -40～120 | -40～120 | -40～120 | -40～120 | -40～120 |
| 絶縁破壊電圧（KV/mm） | ー | ー | ー | 2.4 | 10 | 6.5 |
| 体積抵抗率（Ω・cm） | ー | ー | ー | 1×10¹³ | 1×10¹⁰ | 1×10¹² |
放熱対策ー④放熱絶縁シート
特徴
- 高性能かつ厚みは0.15mm～と薄い
- 絶縁破壊電圧6KV以上対応可能
- 優れた電気絶縁性
- 難燃性UL94V0
- 低圧縮でも低い熱抵抗率
| 製品特性 |
製品特性 | ||||||||
| 型番 | TC900S | TC1200 | TC1500 | TC2000 | TC30000 | TCK10 | TCK15B | ||
| 属性 | 参考値 | 参考値 | 測定方法 | ||||||
| 成分 | グラスファイバー | シリコーン＋PI膜 | / | ||||||
| 色 | ピーク | 黒 | 緑 | 白 | 薄い青色 | 黄色 | 灰色 | 目視 | |
| 厚み（mm） | 0.23 | 0.23 | 0.25 | 0.25/0.38/0.5 | 0.23 | 0.15 | 0.2 | ASTM D374 | |
| 密度（g/cc） | 2.5 | 2.6 | 2.8 | 1.52 | 1.55 | 2.5 | 2.5 | ASTM D792 | |
| 硬度（shoreA） | 85 | 85 | 85 | 87 | 90 | 85 | 88 | ASTM D2240 | |
| 引き裂き強度（KN/ḿ） | ＞20 | ＞20 | ≥15 | 26.5 | 27.89 | 35 | 11 | ASTM D624 | |
| 伸び率強度（Mpa） | 11 | 20 | 17.5 | ＞15 | ＞15 | ≥34 | 9.5 | ASTM D412 | |
| 長期使用温度（℃） |
-40～150 |
-40～150 | -40～150 | -40～150 | -40～150 |
|
-40～150 |
-40～150 | / |
| 難燃性 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | UL-94 | |
| 絶縁破壊電圧（KV/ｍｍ） | >5.5 | >6.0 | >5.0 | >3/4/5 | >3.6 | >6.0 | >4.0 | ASTM D149 | |
| 体積抵抗率（Ω・cm） | 10¹⁴ | 10¹³ | 10¹³ | 10¹⁴ | 10¹⁴ | 10¹⁴ | 10¹³ | ASTM D257 | |
| 誘電率@1MHZ | 2.5 | 2.9 | 3.1 | 2.4 | 2.4 | 3.1 | 3 | ASTM D159 | |
| 放熱率（W/m・k） |
1.6 |
1.8 | 2 | 3.5 | 8 | 1.3 | 1.5 | ISO22007-02 | |
| 熱抵抗率（℃*in²/w, 1mm,50psi） |
<0.61 | <0.53 | <0.5 | <0.24/0.27/ 0.36 |
<0.19 | <0.28 | <0.35 | ASTM D5470 | |
