Suppliers

メーカー紹介

PYLONTECH

corporate_logo

リン酸鉄系リチウムイオン電池のセルからモジュールまでの一貫した製造を手掛ける定置用蓄電池メーカー

 本社所在地：東京都文京区本郷5-24-2 グレースイマスビル6F
URL　　　：https://www.sonas.co.jp
取扱製品    ：センシングに関するハードウェア、ソフトウェア、サービスの企画、設計、製造​、販売


Pylon Technologies Co., Ltd.のコンテナ型蓄電ユニット。安全性の高いLFP(リン酸鉄リチウムイオン電池)を用いたESS蓄電システムです。
corporate_logo

リン酸鉄系リチウムイオン電池のセルからモジュールまでの一貫した製造を手掛ける定置用蓄電池
メーカー
power_cube_top

PYLONTECH

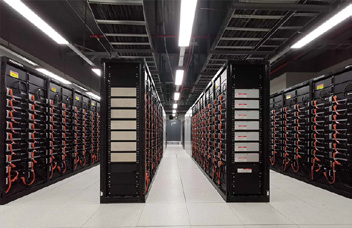

serverPYLONTECH社は、リン酸鉄系リチウムイオン電池のセルからモジュールまでの一貫した製造を手掛ける定置用蓄電池メーカーです。
リチウムイオン電池セル・BMS・電池モジュール・電池システムにおける自社のコア技術により、全世界80ヵ国以上で5.5GWhの出荷実績があり、2022年家庭用蓄電池の出荷台数は世界首位となっています。世界各国の安全認証（IEC62169,UL1973など）を取得しており、US3000CではJET認証*を取得済です。＊内蔵セルがJET認証取得済

earth_icon全世界80ヵ国以上での納入実績        crown_icon2022年家庭用蓄電池出荷台数世界首位



48Ｖ並列拡張タイプ

Pylon Technologies Co., Ltd.のUS3000Cモジュール

RTシリーズ

Pylon Technologies Co., Ltd.のリン酸鉄系リチウムイオン電池RT2450-G31

POWER CUBEシリーズ

コンテナ型蓄電ユニット「POWER CUBE」


48Ｖ並列拡張タイプ
リン酸鉄系リチウムイオン電池システム

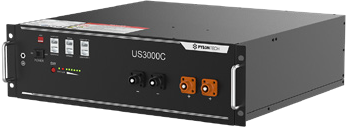

LFP(リン酸鉄リチウムイオン電池)48V系の蓄電ユニット「US3000Cモジュール」です。

低電圧48V仕様一覧表


データセンター、産業機器や通信機器の電源、家庭用エネルギーシステム＜家庭用の太陽光発電システム＞や蓄電池システム等に使用。
us2000c
us300c
us5000
  US2000C US3000C US5000 US5000B
公称電圧（V） 48 48 48 48
公称容量（Wh） 2400 3552 4800 4800

使用可能容量（Wh）

 2280 3374.4 4560 4560
寸法（mm） 440*410*89 442*420*132 442*420*161 442*420*161
重量（Kg） 22.5 32 39.7 40
放電電圧（V） 44.5～53.5 44.5～53.5 44.5～53.5 44.5～53.5
充電電圧（V） 52.5～53.5 52.5～53.5 52.5～53.5 52.5～53.5
推奨充放電電流（A） 25 37 80 80
ピーク充電／放電電流（A） 50～89@60秒 74～89@60秒 101～120@15分 101～120@15分
90～200@15秒 90～200@15秒 121～200@15秒 121～200@15秒
通信 RS485、CAN RS485、CAN RS485、CAN RS485、CAN
放電深度（％） 95 95 95 95
構成（1つのバッテリーグループで最大） 16P 16P 16P 16P
動作温度 0℃～50℃ 充電 0℃～50℃ 充電 0℃～50℃ 充電 0℃～50℃ 充電
-10℃～50℃ 放電  -10℃～50℃ 放電  -10℃～50℃ 放電  -10℃～50℃ 放電
Breaker No No No YES
保管温度 -20℃～60℃  -20℃～60℃  -20℃～45℃ -20℃～45℃
短絡電流／持続時間 <4000A／2ms  <4000A／2ms  <2000A／1ms <2000A／1ms
冷却タイプ 自然 自然 自然 自然
保護クラス I I I I
筐体のIP定格 IP20 IP20 IP20 IP20
湿度 5％～95％（RH）結露なし 5％～95％（RH）結露なし 5％～95％（RH）結露なし 5％～95％（RH）結露なし
高度（m） <4000 <4000 <4000 <4000
認証 TÜV / CE / UN38.3  TÜV / CE / UN38.3/UL  TÜV / CE / UL/UN38.3  TÜV / CE / UL/UN38.3
設計寿命 15年以上
(25℃／77℉)		 15年以上
(25℃／77℉)		 15年以上
(25℃／77℉)		 15年以上
(25℃／77℉)
サイクル寿命 >8,000 25℃ >8,000 25℃ >8,000 25℃ >8,000 25℃
基準参照 IEC62619、IEC63056、
UL1642、
IEC61000-6-2、
IEC61000-6-3、UN38.3		 IEC62619、IEC63056、
IEC62040、
IEC62477-1、UL1973、
UL1642、UL9540A、
VDE2510-50、IEC61000-
6-2、
IEC61000-6-3、
UN38.3		 IEC62619、IEC63056、
IEC62040、
IEC62477-1、
UL1973、UL9540A、
UL1642、
IEC61000-6-2、
IEC61000-6-3、UN38.3、
VDE2510-50		 IEC62619、IEC63056、
IEC62040、 IEC62477-1、
UL1973、UL9540A、
UL1642、IEC61000-6-2、
IEC61000-6-3、UN38.3、
VDE2510-50
  US2000C US3000C US5000 US5000B
公称電圧（V） 48 48 48 48
公称容量（Wh） 2400 3552 4800 4800

使用可能容量（Wh）

 2280 3374.4 4560 4560
寸法（mm） 440*410*89 442*420*132 442*420*161 442*420*161
重量（Kg） 22.5 32 39.7 40
放電電圧（V） 44.5～53.5 44.5～53.5 44.5～53.5 44.5～53.5
充電電圧（V） 52.5～53.5 52.5～53.5 52.5～53.5 52.5～53.5
推奨充放電電流（A） 25 37 80 80
ピーク充電／放電電流（A） 50～89@60秒 74～89@60秒 101～120@15分 101～120@15分
90～200@15秒 90～200@15秒 121～200@15秒 121～200@15秒
通信 RS485、CAN RS485、CAN RS485、CAN RS485、CAN
放電深度（％） 95 95 95 95
構成（1つのバッテリーグループで最大） 16P 16P 16P 16P
動作温度 0℃～50℃ 充電 0℃～50℃ 充電 0℃～50℃ 充電 0℃～50℃ 充電
-10℃～50℃ 放電  -10℃～50℃ 放電  -10℃～50℃ 放電  -10℃～50℃ 放電
Breaker No No No YES
保管温度 -20℃～60℃  -20℃～60℃  -20℃～45℃ -20℃～45℃
短絡電流／持続時間 <4000A／2ms  <4000A／2ms  <2000A／1ms <2000A／1ms
冷却タイプ 自然 自然 自然 自然
保護クラス I I I I
筐体のIP定格 IP20 IP20 IP20 IP20
湿度 5％～95％（RH）結露なし 5％～95％（RH）結露なし 5％～95％（RH）結露なし 5％～95％（RH）結露なし
高度（m） <4000 <4000 <4000 <4000
認証 TÜV / CE / UN38.3  TÜV / CE / UN38.3/UL  TÜV / CE / UL/UN38.3  TÜV / CE / UL/UN38.3
設計寿命 15年以上
(25℃／77℉)		 15年以上
(25℃／77℉)		 15年以上
(25℃／77℉)		 15年以上
(25℃／77℉)
サイクル寿命 >8,000 25℃ >8,000 25℃ >8,000 25℃ >8,000 25℃
基準参照 IEC62619、IEC63056、
UL1642、
IEC61000-6-2、
IEC61000-6-3、UN38.3		 IEC62619、IEC63056、
IEC62040、
IEC62477-1、UL1973、
UL1642、UL9540A、
VDE2510-50、IEC61000-
6-2、
IEC61000-6-3、
UN38.3		 IEC62619、IEC63056、
IEC62040、
IEC62477-1、
UL1973、UL9540A、
UL1642、
IEC61000-6-2、
IEC61000-6-3、UN38.3、
VDE2510-50		 IEC62619、IEC63056、
IEC62040、 IEC62477-1、
UL1973、UL9540A、
UL1642、IEC61000-6-2、
IEC61000-6-3、UN38.3、
VDE2510-50

鉛電池の代替には RTシリーズ

PYLONTECH社のリン酸鉄系リチウムイオン電池「RT2450-G31」は、 BMS（バッテリーマネジメントシステム）を内蔵して安全性を確保し、多用途にご使用いただけるリチウムイオン電池です。
《12Vモデルの「RT12Vシリーズ」もあります》

rt2450_g31



型番 RT2450-G31
定格電圧 25.6V
定格容量 50Ah
放電電圧範囲 20～28.8V
推奨充電電圧 28～28.4V
最大充電電流 推奨25A（最大50A）
最大放電電流 推奨25A（最大50A）
動作温度範囲 -20～50℃
寸法（W×D×Hmm） 325 × 173.5 × 226mm
重量 ≦12Kg
防塵・防水規格 IP67
通信方式 RS485 / CAN / Bluetooth*

＊オプション

  • 長寿命／サイクル寿命 3500回以上（1C @25℃ 80%DOD）
  • 最大継続放電電流／50A
  • 高い安全性／充放電プロセスを高精度で監視保護
  • 多彩な通信機能／Bluetooth*等で外部通信可能

＊オプション

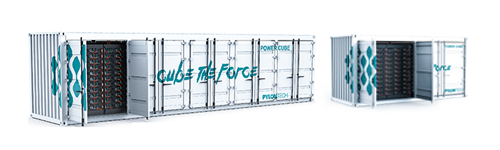

POWER CUBEシリーズ

power_cube
基本仕様※ 40フィート高電圧
システムコンテナ		 20フィート高電圧
システムコンテナ
コンテナシステムタイプ Powercube-40H -M1 Powercube-20H-M1
システム充電／放電レ一ト 0.5C 0.5C
システム電圧範囲（V） 736（690～828） 736（690～828）
システム容量（kWh） 2592  1296
コンテナシステムタイプ Powercube-40H-M2  Powercube-20H-M2
システム充電／放電レ一ト 0.5C　0.5C  0.5C　0.5C
システム電圧範囲（V） 806（680～907） 1228（1036～1382）  06（680～907） 1228（1036～1382）
システム容量（kWh） 2983　3273  1432　1454
コンテナシステムタイプ Powercube-40H -M3 Powercube-20H-M3
システム充電／放電レ一ト 0.5～1C　0.5～1C 0.5～1C　0.5～1C
システム電圧範囲（V） 806（680～907） 1228（1036～1382） 806（680～907） 1228（1036～1382）
システム容量（kWh） 2625　2546 1194　1091
寸法（W×D×Hmm） 12.192 × 2.438 × 2.896  6.058 × 2.438 × 2.896
保存温度（℃） 20～50
通信ポート CANBUS、Modbus TCP、IP

※：基本仕様は参考情報です。
