真空注型で実現するコスト削減と効率化のポイント

真空注型とは

真空注型の基本原理

真空注型は、製造業におけるプロトタイプ製造や少量生産に広く使われている成形技術の一つです。この技術は、マスターモデルを基にシリコーン型を作成し、その型にポリウレタンやエポキシ樹脂などの材料を注入して、最終製品を成形するプロセスです。真空注型の最大の特徴は、真空環境下で行われることにより、気泡や不純物の混入を防ぎ、製品の精密度と品質を向上させる点です。この方法は、特に複雑な形状や細部に至るまでの再現が求められる部品の製造に適しており、3Dプリンティングや金型成形と比較しても優れた表面仕上げと寸法精度を実現します。また、真空注型は工具の初期投資を抑えられるため、試作品や少量生産のコストを削減する手段としても重宝されています。技術の進化に伴い、使用できる材料の種類も増えており、耐熱性や柔軟性、強度など、さまざまな特性を持つ製品の製造が可能となっています。製造業においては、迅速な市場投入が求められる中で、真空注型は短期間での製品開発サイクルを実現する重要な技術です。このプロセスは、製品のデザイン検証や機能評価、さらには市場テストにおいても重要な役割を果たし、企業が競争力を維持するための強力なツールとなっています。

使用される材料とその特徴

真空注型で使用される材料は、型取り材料には主にシリコーンゴムが使用され、成型品材料には、主にウレタン樹脂が挙げられます。これらの材料は、プロトタイプ製作や少量生産において非常に有用です。シリコーンゴムは、柔軟性と耐久性に優れており、複雑な形状の型を作るのに適しています。一方、ウレタン樹脂は、硬度や弾力性を調整しやすく、カスタマイズ性が高いのが特徴です。ウレタン樹脂はまた、仕上がりが非常に滑らかで、見た目の美しさを求められる製品にも適しています。さらに、これらの材料は短時間で硬化するため、製造プロセス全体のスピードアップに寄与します。真空注型においては、これらの特性を活かし、効率的かつ高品質な製品を生産することが可能です。特に、少量生産においては、コスト効率の面でも大きな利点をもたらします。製品の最終的な使用目的や必要な物理的特性に応じて、適切な材料を選定することが、成功の鍵となります。この選定プロセスでは、材料の特性を十分に理解し、それぞれのメリットを最大限に活かすことが求められます。

真空注型の工程

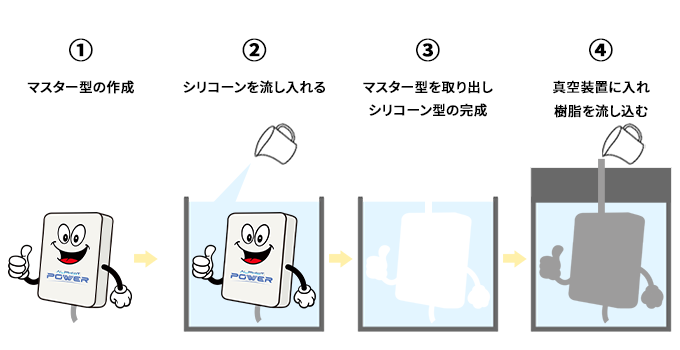

真空注型の工程は、プロトタイピングや少量生産において非常に重要なプロセスです。この工程は、主に以下のステップで構成されています。

1. マスター型の作成
   これは通常、3DプリンティングやCNC加工によって製作されます。このマスター型は、最終的な製品の形状や寸法を正確に再現するための基盤となります。
2. シリコーン型の製作

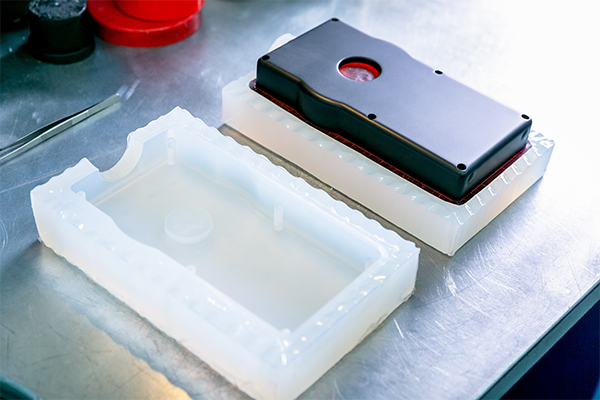

   マスター型を用いてシリコーンを流し込み、硬化させることでシリコーン型を形成します。このシリコーン型は、柔軟性があり、複雑な形状を精密に再現することが可能です。また、シリコーン型は耐久性が高く、複数回の使用が可能です。
3. マスターを取出してシリコン型の完成
   マスターを取り出しシリコン型を完成させる段階は非常に重要です。この工程は、最終製品の精度と品質を大きく左右します。硬化が完了したら、型の周りからマスターを慎重に取り外します。この取り外しの際、型が損傷しないように注意深く作業を進めることが求められます。
4. 真空注型のプロセス
   真空チャンバー内に、ウレタン樹脂をシリコーン型に注入します。この工程では、空気を抜くことで気泡の混入を防ぎ、製品の品質を高めます。樹脂が完全に硬化するまで待ち、その後型から取り外します。

   最後に、仕上げ作業が行われます。取り出した製品は、必要に応じてバリ取りや塗装、追加の加工を施します。これにより、製品の外観や機能性を向上させることができます。

   これらのステップを通じて、真空注型は迅速かつ効率的に高品質な製品を生み出すことが可能です。特に、複雑な形状を持つ部品の試作や少量生産において、その優れた再現性とコスト効率が大きな利点となります。

コスト削減につながる理由

真空注型がコスト削減につながる理由は、その生産プロセスの効率性と柔軟性にあります。まず、真空注型では初期投資が比較的少ないため、特に小ロット生産や試作段階において大きなコストメリットがあります。通常、金型製造には高額な費用が必要ですが、真空注型ではシリコーン型を利用するため、金型の製作コストを大幅に抑えることができます。さらに、真空注型では1つの型から複数の製品を製造することが可能で、型の耐久性が高いため、長期間にわたって使用することができます。

また、材料の無駄を最小限にすることができる点も重要です。真空環境下での成形により、気泡の混入が防がれ、材料が均一に行き渡るため、製品の歩留まりが向上します。これにより、材料の使用量を抑えつつ、高品質な製品を効率的に生産することができます。さらに、短期間での試作品の製作が可能であるため、デザインや仕様の変更に迅速に対応でき、開発サイクルを短縮することができます。

このように、真空注型のプロセスは、材料の効率的な利用と型製作のコスト削減を両立させることで、全体の製造コストを大きく削減します。これにより、企業は市場の変化に柔軟に対応しつつ、コストを抑えた競争力のある製品を提供することが可能になります。

効率化を実現する方法

真空注型のプロセスにおいて効率化を実現するためには、いくつかの方法があります。まず、プロセス全体を見直し、無駄を削減することが重要です。これには、製品設計の段階から真空注型に最適なデザインを選択することが含まれます。CADソフトウェアを活用してデザインを最適化し、材料の使用量を最小限に抑えることができます。次に、機械や装置のメンテナンスを定期的に行い、故障や停止を未然に防ぐことも効率化につながります。さらに、熟練した技術者の教育と訓練を行い、操作の精度と速度を向上させることも重要です。自動化技術の導入も有効であり、特にロボットアームを使用して型の取り扱いや材料の注入を行うことで、人的エラーを減少させることができます。これにより、プロセス全体の生産性が向上し、コスト削減にも寄与します。また、デジタル技術を活用した生産管理システムを導入することで、リアルタイムでの生産状況の把握が可能となり、迅速な意思決定をサポートします。最終的には、効率化されたプロセスにより、製品の製造スピードが向上し、納期短縮が達成され、市場競争力が強化されます。

ここまで、「真空注型」について解説してきました。
低コストで高品質な製品を実現し、短期間で市場投入が可能なため、競争力を強化したい企業にとって、ぜひお試しいただきたい技術です。「試作製作について悩んでいる」「どの製法を選べばよいかわからない」といったご質問があれば、ぜひ弊社までお問い合わせください。専門的なアドバイスと最適な製造方法をご提案いたします。
