基本から学ぶ！コンデンサの基礎と種類について
コンデンサの基本知識
コンデンサとは何か？その役割と仕組み
コンデンサは、電気エネルギーを蓄えることができる電子部品であり、電気回路において重要な役割を果たします。基本的な構造は、導電性の電極材で絶縁体（誘電体）を挟んで構成されたもので、電極間に電圧が印加されると電荷を蓄積します。これにより、コンデンサは電圧の変動を平滑化したり、エネルギーを蓄えて必要なときに放出したりすることが可能です。例えば、コンデンサは電源供給が断続的な場合に備えてエネルギーを蓄え、供給が途切れた際にそのエネルギーを放出して回路動作を安定させることができます。また、ノイズフィルタやタイミング回路、信号処理など、多様な用途で使用されます。
コンデンサは高周波ではインピーダンスが低下する特性を持ち、信号の交流成分を通過させる際に用いられます。これにより、直流と交流の分離や、不要な高周波ノイズの除去が可能です。コンデンサの性能は、誘電体の種類によって静電容量や電圧特性などの性能が異なり、選定時にはこれらの特性を考慮する必要があります。特に、コンデンサに蓄えられる電荷量は、電荷量Q＝静電容量C×電圧Vで表されるため、静電容量はコンデンサに蓄えることのできる電荷量の指標となり、これが回路の動作に大きな影響を与えます。したがって、コンデンサを選ぶ際には、用途に応じた最適なタイプと仕様を決定することが重要です。
コンデンサの容量

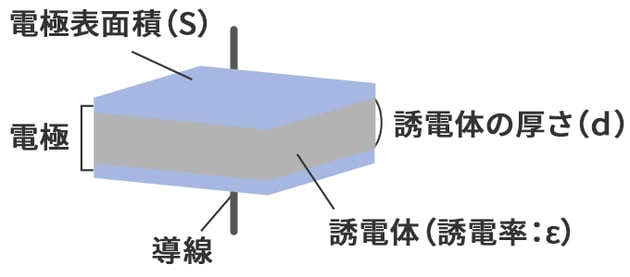

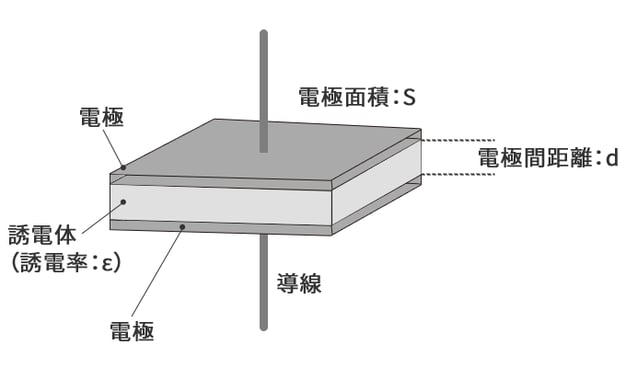

C = εS / d
C：静電容量（F）
ε：誘電体の誘電率（F/m）
S：電極面積（㎡）
d：電極間距離（m）
コンデンサの容量は、コンデンサが蓄えることのできる電荷の量を示す重要な指標です。容量はファラド（F）という単位で表され、通常はマイクロファラド（μF）やピコファラド（pF）といった小さな単位が用いられます。コンデンサの容量は、電極間の距離、電極の面積、および誘電体の種類によって決定されます。容量が大きいほど、コンデンサはより多くのエネルギーを蓄え、電圧変動を平滑化する能力が高くなります。
容量の選定は、回路の特性や用途に応じて慎重に行う必要があります。例えば、フィルタ目的で使用される場合、リプル電流の低減を図るために大容量のコンデンサが適していますが、高周波回路では、素早い応答性を求めて小容量のコンデンサが選ばれることが多いです。また、コンデンサの容量は温度や周波数によっても変化します。特に、温度の影響が大きく、一般的なアルミ電解コンデンサでは、温度が上がると容量が増加する傾向があります。このため、使用環境や動作条件を考慮した容量の選定が、コンデンサの信頼性と長寿命化に寄与します。
コンデンサの種類と特徴
電解コンデンサの特徴と用途
| 種類 | アルミ電解コンデンサ | セラミックコンデンサ | フィルムコンデンサ |
 |
 |
 |
|
| 弊社取扱いメーカー | 日本ケミコン株式会社 | 日本ケミコン株式会社 | 株式会社タイツウ |
電解コンデンサは、陽極、陰極にアルミニウムを材料として使用することで、大きな容量を持つことが特徴です。これにより、低周波から中周波の電気回路において、電力供給の安定化や信号の平滑化に役立ちます。特にアルミ電解コンデンサは、大容量が求められる電源回路やオーディオ機器、スイッチング電源、モータードライブなどの用途においてはコストパフォーマンスが高く幅広く利用されています。形状は、大枠で分けるとリードと面実装の2種類となっており、用途や静電容量に応じてどちらのタイプを使用するか選択できます。

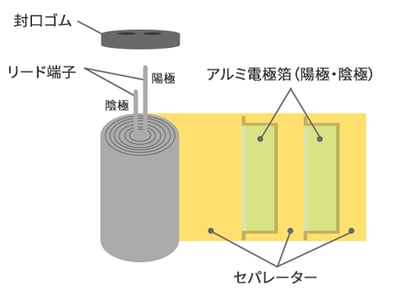

アルミ電解コンデンサの大容量化の技術のひとつにエッチング技術が挙げられます。これは、エッチングによりアルミ箔を粗面化することにより表面積を増やすことで容量を高める技術であり、コンデンサの小型化と大容量化に貢献しています。また、アルミニウム電解コンデンサの誘電体は、単位厚みあたりの耐電圧が高いこと、コンデンサの定格電圧に応じた厚みを形成できることより、他のコンデンサに比べて電極間の厚みを薄くできることからより大容量化を実現出来ます。その他の特徴としては、電解液の改良により、性能向上や寿命延長が進み、過酷な環境でも安定した動作が可能となっています。さらに、高温環境でも信頼性を維持するために、耐熱性の向上が図られています。これらの技術的進化によって、アルミ電解コンデンサは今後も電子機器の多様なニーズに応え続けることでしょう。
電解コンデンサの利点は、大容量と高い電圧耐性にあります。一方で温度やリプル電流に対する感度が高く、これらの条件が厳しい環境下では寿命が短くなる可能性があります。そのため、設計段階での適切な容量選定や、動作環境の温度管理が重要です。短所としては、電解コンデンサは、誘電体に電解液を使用しているため、時間の経過に伴い、電解液が徐々に抜けていき、静電容量が低下し性能に影響を与える可能性があります。（静電容量の低下速度は、コンデンサの使用環境温度が10℃上昇するごとに寿命が1/2になってしまうアレニウスの10℃則で計算することが可能です。）また、電解コンデンサは極性を有するため交流の回路では使用できません。さらに、直流の回路においても、極性を間違えて実装すると内部にガスが蓄積され最終的には暴発する恐れがあります。その他にも、他のコンデンサより電解コンデンサはサイズが大きいため、小型化が要求される用途での使用は向いていません。そのため、使用用途によっては電解コンデンサからセラミックコンデンサへの置き換えを行う動きもあります。
アルミ電解コンデンサの特徴と用途
アルミ電解コンデンサは、特に高電圧や大電流が必要な場面で優れた性能を発揮します。これにより、電源回路の平滑化やエネルギーの蓄積が必要な用途で広く使用されています。アルミ電解コンデンサは、他の種類のコンデンサと比較して、容量あたりのコストが低いという経済的な利点もあり、大量生産が可能なため、電子機器のコスト削減にも寄与します。
本記事では、コンデンサの基本的な役割や電解コンデンサの特徴について解説してきました。コンデンサは、電子回路において最も基本的で重要な部品の一つです。コンデンサの種類は、使用される誘電体材料によって異なります。各種類にはそれぞれ特性があり、その特性を理解した上で、用途に合った最適なコンデンサを選定することが重要です。
次回の記事では、「フィルムコンデンサ」について詳しくご紹介いたしますので、ぜひご覧ください。
弊社では、アルミ電解コンデンサを提供しております。お客様の用途に最適な製品をご提案いたしますので、ご不明な点がございましたら、どうぞお気軽にお問い合わせください。
