シリコンウェハーはなぜ丸い？

シリコンウェハーとは？

基本的な定義と用途

シリコンウェハーとは、高純度の多結晶シリコンから切り出された薄い円形の板を指します。円柱状になっている単結晶シリコンインゴット（シリコンの塊）を、薄くスライスし、その表面を丁寧に研磨、洗浄することでシリコンウェハーは作られています。
私たちの身近にあるほとんどの電子機器には半導体デバイスが使われています。その半導体デバイスの基板となるシリコンウェハーは、普段生活する上では殆ど目にすることはありませんが、半導体産業を支える重要な要素です。

シリコンウェハーが丸い理由

製造工程における技術的背景

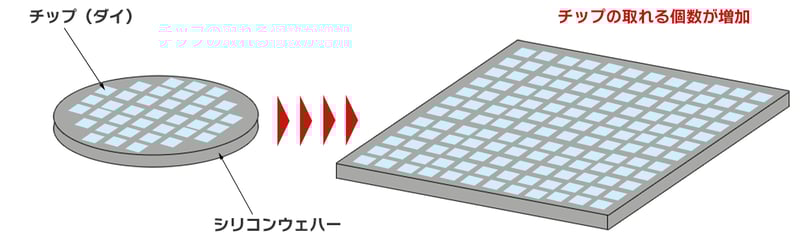

 丸いウェハーから四角いダイ（チップ）を切り出すことは、チップの取れる個数が少なくなるため効率が悪いのでは？などの疑問を抱いたことのある方も少なくないと思います。

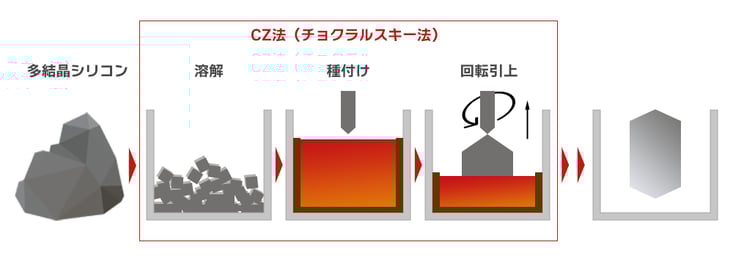

シリコンウェハーが丸い理由は、製造工程にあります。シリコンウェハーの製造は、単結晶シリコンインゴットと呼ばれる大きなシリコンの柱状結晶を育成することから始まります。このインゴットは、チョクラルスキー法（CZ法）やフロートゾーン法（FZ法）といった結晶成長技術を用いて作られます。半導体デバイスに使用されているシリコンウェハーの内、大半がチョクラルスキー法（CZ法）と呼ばれる直引き法を採用しています。高純度の石英ルツボの中でシリコンを高温で溶解し、種結晶を付けたコイルをるつぼの中に浸け、時間を掛けながらゆっくり回転させ引き上げ冷却することで、純度の高いシリコン結晶を得ます。このプロセスにより、インゴットは自然と円柱形になります。

他にも、フォトリソグラフィ工程では、フォトレジスト（感光剤）を塗布し、露光機を用いてフォトマスクの回路パターンを転写します。コータでウェハーを高速回転させながらフォトレジストを均一に塗布する必要があるため、丸いシリコンウェハーが要求されます。さらに、丸いシリコンウェハーは加工工程においても効率的です。ウェハーを切断する際、円形の方が材料の無駄が少なくなります。また、ウェハーの回転運動を利用した加工機械も多く存在し、これにより高精度な加工が可能です。
このように、シリコンウェハーが丸い理由は、製造工程の効率性と技術的な要件、そして物理的特性の最適化に基づいています。これらの要素が組み合わさることで、半導体産業における重要な基板としてのシリコンウェハーが、現在の形状を保ちながら進化し続けているのです。

四角いシリコンウェハーは可能か？

技術的な課題と解決策

シリコンウェハーの形状を四角に変更することは、一見すると簡単なように思えるかもしれませんが、実際には多くの技術的な課題が存在します。 シリコンは結晶構造が立方体であり、これに基づいて成長するため、円形のウェハーが一般的です。四角形にするためには、結晶の成長プロセス自体を変更する必要があるため、結晶の均一性や強度に影響を与える可能性があります。また、シリコンウェハーを四角に成形するには、切断や研削の技術が求められます。
四角いウェハーは、エッジ部分に応力^※が集中しやすくなり、割れや欠けが起きる可能性があります。また、角が鋭くなることで取り扱いや搬送時に損傷するリスクも増大します。現在の製造装置は丸いウェハーに特化して設計されているため、四角形のウェハーに対応するためには、既存の製造ラインを大幅に変更する必要があり、多大な投資と時間が必要となります。 これらの課題を解決するためには、新しい結晶成長技術を導入することが考えられます。例えば、方向性固相成長法や選択的なエキタピシャル技術を用いることで、四角形のウェハーを成長させられる可能性があります。また、レーザー切断技術を活用することで、より精密なエッジ処理が可能になり、割れやすさを軽減することができます。

※応力：物体に外部から力が加わったときに、その内部で発生する力のことを指します。具体的には、単位面積（1 mm²）あたりの力の大きさで表され、材料が変形したり破壊したりする原因になります。

業界での実例と試み

それでも、四角いシリコンウェハーの実現を目指す試みは存在します。特定の応用分野では、四角形のウェハーが有利になる場合があり、研究や実験が行われています。
例えば、ディスプレイや太陽電池の分野では、四角形のウェハーがより効率的なスペース利用を可能にするため、実用化が検討されています。実際に、いくつかの企業や研究機関は四角形のウェハーを製造するためのプロトタイプ装置やプロセスを開発しています。これらの試みはまだ初期段階にありますが、技術の進歩とともに、四角形のウェハーが実用化される日が来るかもしれません。

結論として、四角いシリコンウェハーの製造は技術的には可能であり、特定の分野での需要に応じて研究と開発が進められています。しかし、技術的な課題やコスト、標準化の問題を解決するためには、さらに多くの時間が必要となります。技術の進歩と業界のニーズが合致することで、新しい形状のウェハーが半導体産業に革新をもたらすことが期待されます。
まとめると、シリコンウェハーが丸い理由は製造プロセスによるものということと、四角いシリコンウェハーがなぜないのかをご紹介しました。 次世代半導体チップの開発が進む中で、新たな製造技術や材料の研究が行われ、さらなる性能向上とコスト効率の実現が期待されます。シリコンウェハーは、半導体業界にとって不可欠な要素であり、その進化を注視することが重要です。そこでシリコンウェハーの製造工程や最新トレンドについてもご紹介します。

シリコンウェハー製造の最新トレンド

フォトリソグラフィと膜形成技術

フォトリソグラフィと膜形成技術は、シリコンウェハー製造における重要な要素です。最新のトレンドでは、より微細なパターンを形成するために、極端紫外線光を用いたEUV露光装置が注目されています。この技術革新によって、半導体チップの性能が飛躍的に向上し、より高密度で高速なデバイスの実現が期待されています。
さらに、膜形成技術においても大きな進展が見られます。原子層堆積（ALD）や化学気相成長（CVD）といった技術が、ナノスケールの薄膜を高精度で形成するために活用されています。これにより、電気特性や機械特性の向上が図られ、高性能な半導体デバイスの製造が可能となります。特に、絶縁膜やバリア層の品質が向上することで、デバイスの信頼性と耐久性が増し、最終製品の市場競争力が強化されます。

ウェハーの口径拡大とその影響

シリコンウェハーの口径（直径）は、製造効率とコスト削減の観点から重要なトレンドです。近年、直径300mmのウェハーが主流となっていますが、更に大規模な450mmウェハーの導入も進んでいます。口径が大きくなることで、一度に製造できるチップの数が増加し、製造コストの削減と生産効率の向上が期待できます。しかし、口径拡大には新たな製造装置の導入や既存設備の改良が必要となるため、業界全体での調整が求められます。また、口径拡大に伴い、ウェハーの平坦性や均一性も重要な課題となります。これらの特性が向上することで、製造工程における欠陥を減少させ、最終製品の品質を高めることができます。

シリコンウェハー製造の最新トレンドは、リソグラフィ技術の進化とウェハーの口径拡大を中心に展開しています。これらの技術進展は、次世代半導体チップの高性能化とコスト効率の向上を支える鍵となるでしょう。さらに、最近では、環境への配慮も重要なトレンドとなっています。製造プロセスの最適化によるエネルギー消費の削減や、有害物質の排出抑制が進められています。
今後もシリコンウェハー製造技術は進化を続けるでしょう。シリコンウェハーの製造トレンドを追い続けることは、半導体業界全体にとって不可欠な要素であり、その進化を注視することが重要です。
